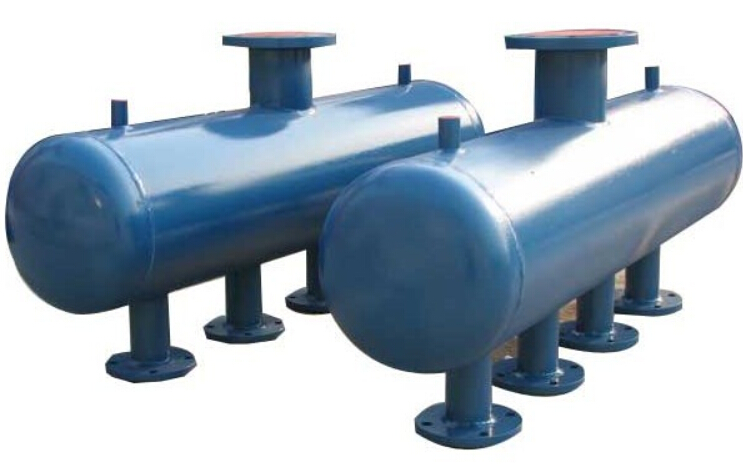

　　分集水器產品簡介

　　安徽華強環?？萍加邢薰旧a(chǎn)的分集水器是由分水器和集水器組合而成的水流量分配和會集裝置。

　　分水器是將一路進水通過一個容器分為幾路輸出的設備，而集水器則是將多路進水通過一個容器一路輸出的設備。其管理若干的支路管道，分別包括回水支路和供水支路，其多為DN350-DN1500不等，用鋼板制作，屬于壓力容器類專業制造，其需要安裝壓力表溫度計。它一方面將主干管的水按需要進行流量分配，保證各區域分支環路的流量滿足負荷需要，同時還要將各分支回路的水流匯集，并且輸入回水主干管中，實現循環運行。其回水再利用，可達到更節能的效果，可以同時滿足供熱與制冷的需要，其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。

　　分集水器工作原理

　　分水器就是起分流作用的

　　●1.當管路較多時，若采用過多的三通、四通等配件的話，系統的能量損失很大。

　　●2.方便用戶操作，當采用分水器后管路走向清晰明朗，易操作。

　　●3.方便維修，分水器上的接口都是法蘭連接的，可以說目的就是便于拆卸和維修。

　　●4.減少系統壓差。

分水器是將一路進水分散為幾路輸出的設備，而集水器是將多路進水匯集起來在一路輸出的設備。結構由主管、分路支管、排污口、排氣口、壓力表、溫度計等組成直徑較大的筒體上裝有人孔或手孔，材質由碳鋼板卷制，或無縫鋼管制作而成，能承受一定壓力，屬于壓力容器類專業制造，外表面做防腐或保溫處理。集分水器的筒體上根據需要連接多個進出水管，可將各路水匯集或?qū)⒁宦匪至?，筒體上裝有壓力表或溫度計，可方便觀察筒體內水流狀態。筒體的下端部裝有排污口，用于清洗筒體時的污水流出.其型號多為DN2000-DN1500不等。它一方面將主干管的水按需要進行流量分配，保證各區域分支環路的流量滿足負荷需要，同時還要將各分支回路的水流匯集，并且輸入回水主干管中，實現循環運行。其回水再利用，可達到更節能的效果，可以同時滿足供熱與制冷的需要，其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。它區別于熱交換機組、真空脫氣機等其他空調系統里面的產品，分集水器主要用于水路系統。

分集水器特點與技術創新

　　1、嚴格按照國家標準圖集《05K232分集水器分汽缸》設計制作，筒體壁厚達到要求。

　　2、根據實際使用情況，優化壓力表及溫度計接口，便于安裝使用，測溫準確。

　　3、根據各接管法蘭，選用蝶閥專用法蘭或者平焊法蘭，確保法蘭與對應閥門的匹配，法蘭與閥門接觸面積大，強度高，少泄露。

　　4、所有焊接接口均打磨光滑，出廠前壓力試驗超過國家標準，確保穩定運行。

　　5、出廠前做水壓試驗,確保產品使用過程中無泄露。

　　6、可根據用戶需要設計集分水器尺寸,確保使用效果。

分集水器的產品選型及計算方法

　　1、筒體直徑比汽水總管的直徑大兩號以上。

　　2、一般可按流經筒體流速計算得出，水的流速一般取0.1m/s------1.0m/s.

　　3、筒體長度L根據接管的個數，直徑大小，管間距來計算，

　　L=130+L1+L2+L3+Li+120+2h

　　筒體需要保溫時l=d1+d2+120

　　筒體不需要保溫時l=d1+d2+80

　　4、筒體上的疏水管及排污管的方位由工程設計決定。

　　以上單位為mm，中藍天公司可根據具體需求，定制各種規格的分集水器。

　　分集水器安裝注意事項

　　1、支架安裝高度由工程設計人員決定，但不得超過1000mm,支架安裝前應做防腐處理。

　　2、支架安裝應滿足筒體熱脹冷縮的要求，應一端固定，另一端采用活動或滑動支架，確保支架工作狀態下的熱脹冷縮。

　　3、工作壓力超過1.0MPa時，在分集水器筒體和壓力表之間應安裝閥門。壓力表和閥門規格根據工藝設計選定。

　　分集水器應用范圍

　　1、蒸汽或熱水鍋爐房的蒸汽、冷凝水、的分配和集中

　　2、 空調機房冷水的分配和集中

　　3、 工業廠房中高低壓蒸汽、冷凝水、熱水、冷卻循環水的分配和集中

　　分集水器產品用途

　　分水器常用于：

　　地板采暖系統中的，分集水器管理若干的支路管道，并在其上面安裝有排氣閥，自動恒溫閥等，一般為銅質較多?？趶叫?，多位DN25-DN40之間。進口產品較多。

　　空調水系統，或其它的工業水系統中的，同樣管理若干的支路管道，分別包括回水支路和供水支路，但其較大多位DN350-DN1500不等，用鋼板制作，屬于壓力容器類專業制造公司，其需要安裝壓力表溫度計，自動排氣閥，安全閥，放空閥等，2個容器之間需要安裝壓力調節閥，且需要有自動旁通管路輔助。

　　自來水供水系統，分水器的使用有效的避免了自來水管理方面的漏洞，集中安裝、管理水表，并且配合單管多路使用降低了管材采購成本，而且極大的降低了施工時間，提高了效率。自來水分水器通過異徑直接連接于鋁塑主管道，在水表池(水表房)中集中安裝水表，做到一戶一表，戶外安裝、戶外查看。當前全國各地戶表改造正在大范圍進行中。

　　分集水器結構及技術參數

　　一般的，分集水器主要由分水器、集水器和固定支架三部分組成。

　　分水器的直徑，長度，分水器的進出水口數量，大小，分水器的工作壓力，分水器使用材質

?
