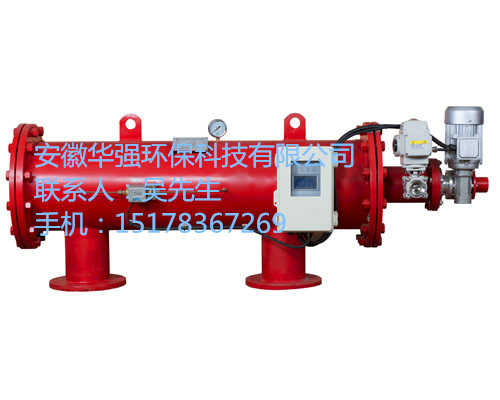

? ? ? ? ?一、吸允式自清洗過濾器概述
安徽華強環保科技有限公司生產的吸允式自清洗過濾器(又名吸吮式自清洗過濾器)是自清洗過濾器的一種，自清洗過濾器還包括全自動刷式過濾器、全自動P型反沖洗過濾器、高粘度液體反沖洗過濾器、工業用水自清洗過濾器或工業用水自動反沖洗過濾器 。
二、吸允式自清洗過濾器工作原理
電動吸允式過濾器，在過濾網內安裝一個吸吮掃描器，掃描器被電機帶動做螺旋運動，在過濾器端蓋上安裝一個排污閥。清洗時，電機帶動吸吮掃描器掃過濾網表面，吸掉污物雜質，并通過排污閥排出過濾器。清洗時無需斷流。當水自過濾器中流過時，濾網逐漸積累水中的臟物、雜質、形成過濾餅堆積在濾網的表面，從而導致進、出水管之間出現水壓差，當過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，貯污室及吸污室內水壓大幅度下降，過濾筒與吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個沖洗過程約35秒到90秒。排污閥在清洗結束時關閉。過濾網開始下一個沖洗周期。
三、作用
除掉水里的懸浮物
降低水里的懸浮物濃度，顆粒物，降低濁度
凈化水質，減少系統污垢、菌藻、銹蝕
以凈化水質及保護系統其他設備正常工作的精密設備
四、控制方式
吸允式自清洗過濾器配有壓差開關和集成控制器。當水差達到預設值時壓差開關啟動，電控系統進入反沖洗程序。反沖時間可由集成控制器預設。
自清洗過濾器的控制我公司專門開發的可編程PLC。它具有人機對面控制、中文編程、中文顯示的功能。控制器有差壓、時間同步控制，無論哪個程序到設定點，都能起動清洗程序，也可選擇選擇連續清洗操作，發生故障時有警示信號或有相應動作。因此使用十分方便。
臥式吸允式自清洗過濾器規格參數
型號 | 管徑 | 流量 | 過濾面積（cm2） | 排污管口徑 | 一次清洗水量（L) | 電機功率（KW） | 重量（KG） |
HQ-50XL | 50 | 20 | 1500 | 50mm | 75 | 0.55 | 85 |
HQ-80XL | 80 | 50 | 1500 | 50mm | 75 | 0.55 | 87 |
HQ-100XL | 100 | 80 | 3000 | 50mm | 150 | 0.55 | 210 |
HQ-125XL | 125 | 100 | 3000 | 50mm | 150 | 0.55 | 212 |
HQ-150XL | 150 | 150 | 7000 | 50mm | 150 | 0.55 | 212 |
HQ-200XL | 200 | 300 | 7000 | 50mm | 150 | 0.55 | 220 |
HQ-250XL | 250 | 450 | 11000 | 80mm | 400 | 0.55 | 395 |
HQ-300XL | 300 | 600 | 11000 | 80mm | 400 | 0.55 | 405 |
HQ-350XL | 350 | 900 | 13500 | 80mm | 400 | 0.55 | 625 |
注：輸入電源為380V。
安裝方式 | 臥式安裝 |
單臺流量 | 15-900T/H,更大流量可由多個單機并聯。 |
最小工作壓力 | 0.25Mpa |
最大工作壓力 | 1.0Mpa,1.6Mpa |
過濾精度 | 20-500um |
控制方式 | 壓差、時間及手動 |
最高水溫 | 65度（特殊要求時可達100度） |
反沖時間 | 50-90秒 |
清洗機構轉速 | 14-20rpm |
清洗方式 | 掃描吸吮式清洗 |
清洗壓差 | 0.01-0.08Mpa |
反沖耗水量 | 約280-310公斤 |
控制電壓 | 交流220V |
電源 | 380V、50Hz、3相、控制器220V |
電機功率 | 吸口式0.37Kw |
過濾器機殼 | 碳鋼表面樹脂涂層 |
濾網 | 不銹鋼多層復合網、不銹鋼絲網+PVC骨架 |
排污閥 | 鑄鐵表面樹脂涂層 |
液晶顯示界面，人性化設計操作簡便。 | |
自清洗過濾器規格參數
型號 | 管徑 | 流量 | 過濾面積（cm2） | 排污管口徑 | 一次清洗水量（L) | 電機功率（KW） | 重量（KG） |
HQ-200XM | 200 | 300 | 7500 | 50mm | 250 | 0.55 | 340 |
HQ-250XM | 250 | 450 | 11000 | 80mm | 400 | 0.55 | 350 |
HQ-300XM | 300 | 650 | 11000 | 80mm | 400 | 0.55 | 365 |
HQ-350XM | 350 | 900 | 13800 | 80mm | 400 | 0.55 | 630 |
HQ-400XM | 400 | 1200 | 13800 | 80mm | 400 | 0.55 | 650 |
HQ-450XM | 450 | 1500 | 13800 | 80mm | 400 | 0.55 | 690 |
注：輸入電源為380V。
五、特點
1、設備結構緊湊、堅固可靠
2、反沖耗水量少，所需水壓低
3、過濾精度高，適于各類水質
4、反沖時壓降小，不影響正常供水
六、吸允式自清洗過濾器應用范圍
1、冷卻水處理——冷卻塔、補充水系統、空調系統、直流系統水過濾，減少熱交換器內沉淀物的產生，保持其冷卻效果。
2、原水處理——可對地表河水、湖水、海水、水庫水、井水及地下水進行過濾、除去沙子、藻類、有機物等等。
3、工業循環水過濾——在對水質有一定要求的設備如：冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換器等或供排水管路上使用，可過濾掉水中雜質，避免管路、噴嘴等零部件堵塞。
4、灌溉：尤其適用于高流量、雜質含量高的水源，農業滴灌、噴灌、綠地景觀、高爾夫球場、草皮澆灌等。
5、造紙工業——白水過濾。
6、塑料工業——產品回收冷卻水過濾。
?
